애플리케이션
- 산업 및 광업 기업을위한 물 공급 및 배수
- 건설 프로젝트를위한 물 공급 및 배수
- 농업 관개 및 배수
- 하수 및 정화조 배수
- 하수 처리장을위한 하수 운송
- MBR 막 흡입 사용
모델 설명
예를 들어:
sc 50.189- m4/0.75dv-dg
SC 시리즈 이름
50 공칭 직경 (MM) (예 : DN50)
189 임펠러 코드
M 모터 구성 요소
4 모터 스테이지
0.75 모터 파워 (KW)
d d=직접 연결 모터; c=커플 링 모터
v v=주파수 변환 모터; e=폭발 방지 모터; 일반 모터는 여기에 특별히 표시되지 않습니다
D 임펠러 재료 : D=QT500; g=ht200; s =0 cr19ni9; o=다른 자료
G 펌프 바디 재료 : D=QT500; g=ht200; s =0 cr19ni9; o=다른 특수 자료
제품 기능
- 작은 크기, 가벼운 무게, 작은 공간 직업, 설치하기 쉬운
- 자체 프라이밍 원심 분리 펌프의 펌프 본체는 특수 구조와 높은 자체 프라이밍 능력을 가지고 있습니다 .
- 자체 프라이밍 원심 펌프는 후면 풀 아웃 구조를 채택하며, 이는 .를 유지하기 쉽습니다.
- 반 오픈 임펠러 구조는 하수 및 불순물을 운반하는 능력이 강합니다 .
- 자체 프라이밍 원심 펌프는 기계적 씰, 누설 없음을 채택하며 긴 서비스 수명이 길고 .
- 사용하기 쉬운 : 수영장 측면에 펌프를 설치하고 흡입 파이프를 액체 표면 아래에 놓고 작동합니다 (펌프는 첫 번째 작업 전에 물로 채워져 있어야합니다) ..
기술 데이터
| 전원 공급 장치 | 3φ 380V 50Hz | 밀도 | 1.05 × 103kg/m3 미만 |
| 작업 모드 | S1 | pH 범위 | 5-9 |
| 중간 온도 | 0-80 학위 | 설치 방법 | 수평 설치 |
| 주변 온도 | 0-40 학위 | 흡입 거리 | 5.5m보다 작거나 동일합니다 |
구조 다이어그램
직접 연결
|
아니요 . |
이름 |
재료 |
|
1 |
모터 |
0 cr18ni9 |
|
2 |
베어링 브래킷 |
HT200 |
|
3 |
밸브 시트 |
HT200 |
|
4 |
플랩 밸브 |
NBR |
|
5 |
사업부 보드 |
HT200 |
|
6 |
오염 제거 커버 |
H T200 |
|
7 |
임펠러 너트 |
0 cr18ni9 |
|
8 |
고무 개스킷 |
NBR |
|
9 |
펌프 본체 |
HT200 |
|
10 |
임펠러 |
HT200 |
|
11 |
씰 링 |
zcusn10pb5 |
|
12 |
O- 링 |
NBR |
|
13 |
기계적 씰 |
sic/sic |
|
14 |
베이스 |
Q235A |
|
15 |
명찰 |
0 cr18ni9 |
|

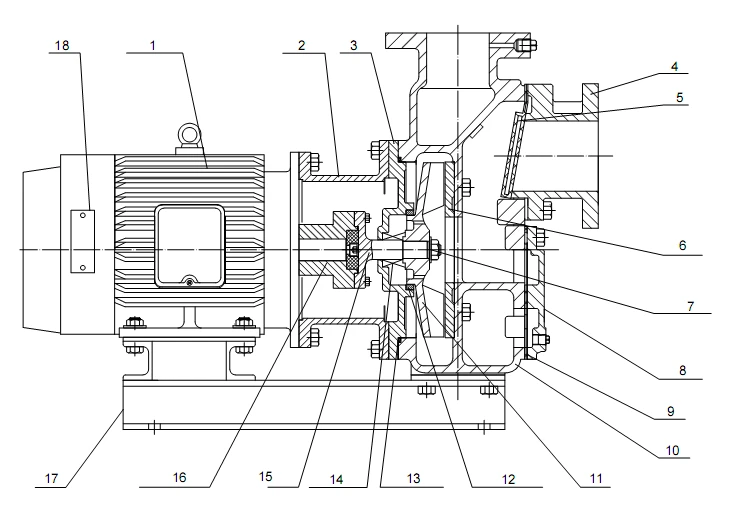

아니요 . |
이름 |
재료 |
|
1 |
모터 |
0 cr18ni9 |
|
2 |
베어링 브래킷 |
HT200 |
|
3 |
후면 덮개 |
HT200 |
|
4 |
밸브 시트 |
HT200 |
|
5 |
플랩 밸브 |
NBR |
|
6 |
사업부 보드 |
HT200 |
|
7 |
임펠러 너트 |
0 cr18ni9 |
|
8 |
오염 제거 커버 |
HT200 |
|
9 |
고무 개스킷 |
NBR |
|
10 |
펌프 본체 |
HT200 |
|
11 |
임펠러 |
HT200 |
|
12 |
씰 링 |
zcusn10pb5 |
|
13 |
O- 링 |
NBR |
|
14 |
기계적 씰 |
sic/sic |
|
15 |
플랜지 타입 스핀들 |
2CR13 |
|
16 |
모터 커플 링 |
HT200 |
|
17 |
베이스 |
Q235A |
|
18 |
명찰 |
0 cr18ni9 |
다른 모델의 구조는 약간 다르므로 요청시 다른 재료를 생산할 수 있습니다 .
성능 곡선
